Novicam PRO NAS

Novicam PRO NAS

В данной статье будут рассмотрены следующие вопросы, с которыми очень часто сталкиваются проектировщики и монтажники систем видеонаблюдения:

  1. Как увеличить ёмкость видеоархива при нехватке места на уже имеющихся жёстких дисках?
  2. Как повысить надёжность хранения видеоархива?
  3. Что лучше для записи видео с IP-камер - NAS хранилище или регистратор?

Часть 1. Работа видеорегистраторов с сетевыми NAS хранилищами (NAS+DVR/NVR/HVR)

Как известно, любой современный видеорегистратор является узкоспециализированным компьютером и его возможности ограничены и оптимизированы под конкретные задачи. То есть что-то добавить к функционалу регистратора либо затруднительно, либо вообще невозможно.

С постоянным увеличением разрешающей способности видеокамер растёт и потребность в большей суммарной ёмкости накопителей. То есть первая самая распространённая проблема - это недостаточная глубина архива, которая как правило лимитируется количеством поддерживаемых накопителей и их ёмкостью.

Второй проблемой, cвязанной с хранением данных, является обеспечение зеркальной записи, зачастую даже на устройство, территориально находящемся в другом месте. По статистике жёсткий диск является одним из самых уязвимых мест в системе регистрации видеоданных. Основной накопитель может банально выйти из строя, может быть похищен, отформатирован, а также умышленно испорчен. Поэтому резервирование видеоархива – это весьма полезная вещь во многих случаях.

В технических характеристиках большинства видеорегистраторов линейки Novicam Pro заявлена поддержка NAS хранилищ или протокола NFS, что позволяет с лёгкостью решить вышеописанные задачи.

>Что же такое NAS и как его можно использовать в составе системы видеонаблюдения?

Если обратиться к Википедии, то NAS (англ. Network Attached Storage) — это сетевая система хранения данных, сетевое хранилище. Представляет собой компьютер, подключенный к сети и предназначенный для предоставления сервисов хранения данных другим устройствам.

Проще говоря, это сетевой внешний жёсткий диск, который может быть использован как средство увеличения ёмкости видеоархива или его резервирования.

На сегодняшний день готовое NAS хранилище можно без труда приобрести в любом крупном магазине, который торгует компьютерной техникой. А также, если в кладовке завалялся системный блок с устаревшим железом, то вполне реально сделать сетевое хранилище своими руками на базе бесплатной операционной системы типа NAS4Free или FreeNAS.

При выборе сетевого хранилища под определённые задачи обычно в первую очередь руководствуются количеством подключаемых дисков.

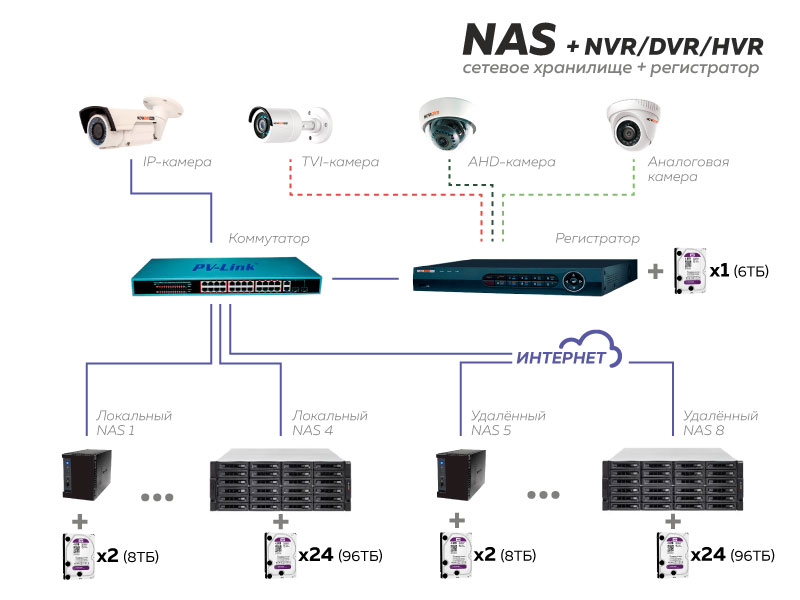

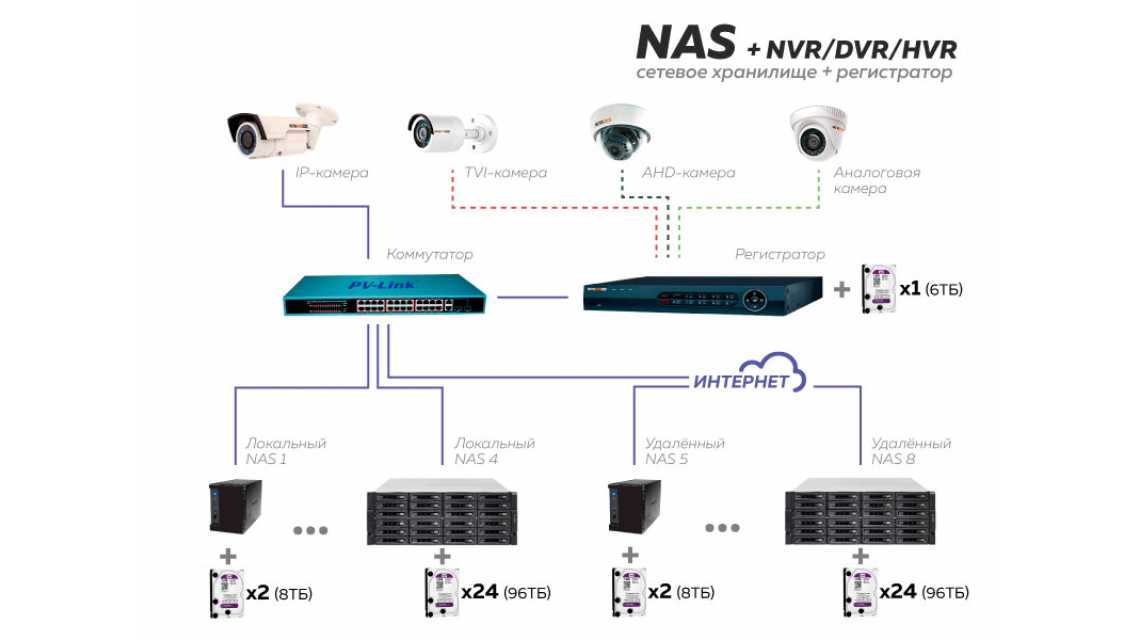

К регистраторам линейки Novicam Pro можно подключить до 8 сетевых хранилищ одновременно для прямой записи или для резервирования данных, хранящихся на жёстком диске видеорегистратора. При этом NAS может находиться как в одной локальной сети с регистратором прямо на объекте, так и удалённо, например, в другом городе.

Если к одному регистратору подключить 8 сетевых хранилищ с максимальным количеством жёстких дисков 24, то при учёте, что диски имеют ёмкость по 4 ТБ каждый, суммарный архив будет достигать 768 ТБ. Таким образом при построении системы видеонаблюдения на регистраторах линейки Novicam Pro ёмкость архива практически не ограничена.

Итак, рассмотрим пример подключения видеорегистратора Novicam Pro TR2116A к готовому NAS хранилищу от компании Netgear.

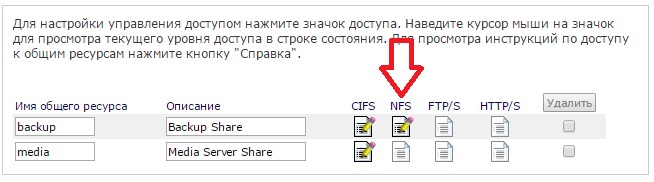

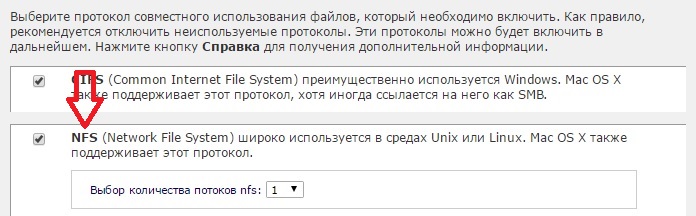

  1. Первым делом необходимо сконфигурировать само NAS хранилище. Обязательно нужно проверить, чтобы везде был активирован протокол NFS, а также выставить полные права для всех пользователей и отключить авторизацию.

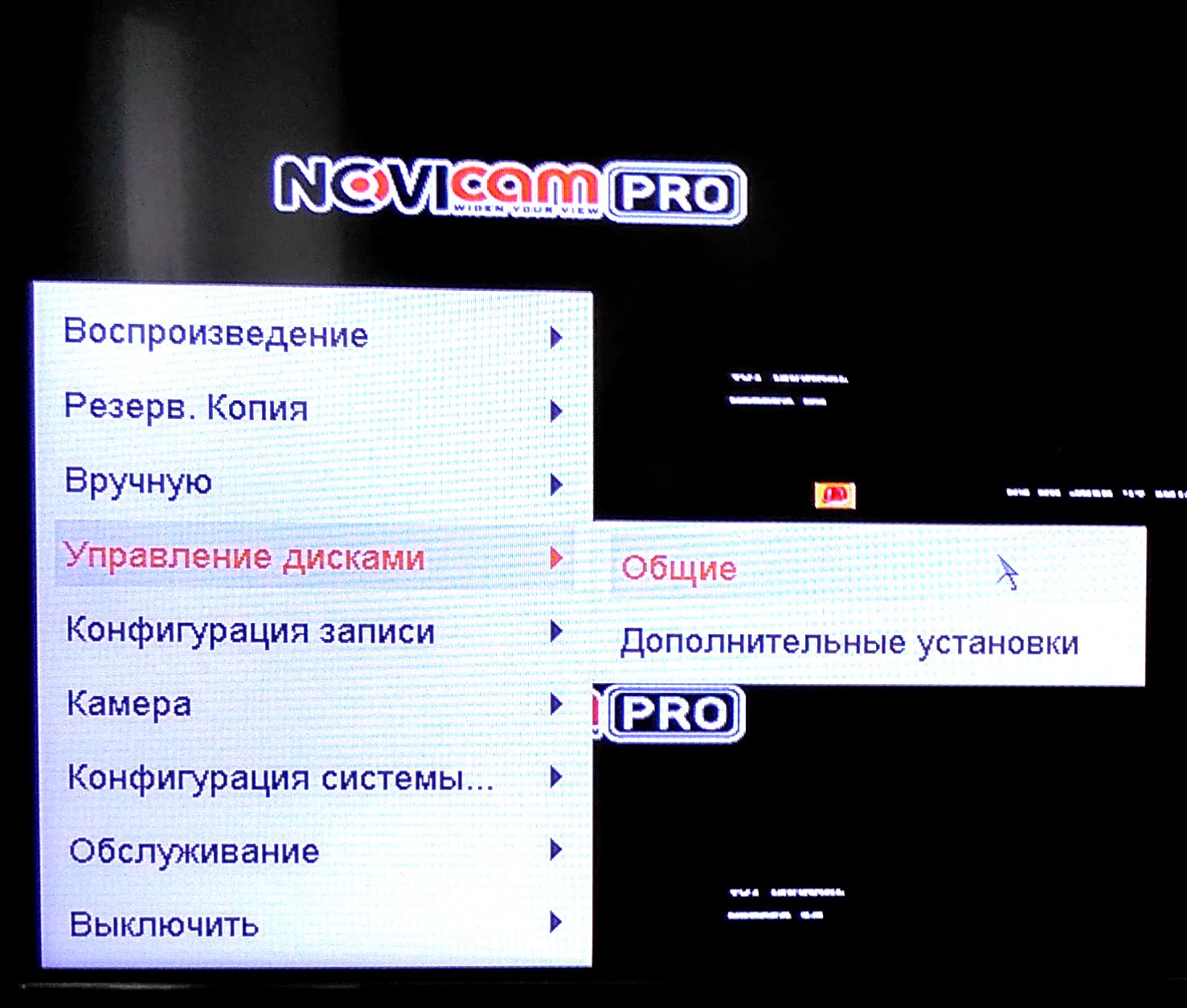

  2. Далее заходим в главное меню регистратора и выбираем пункт «Управление дисками -> Общие».

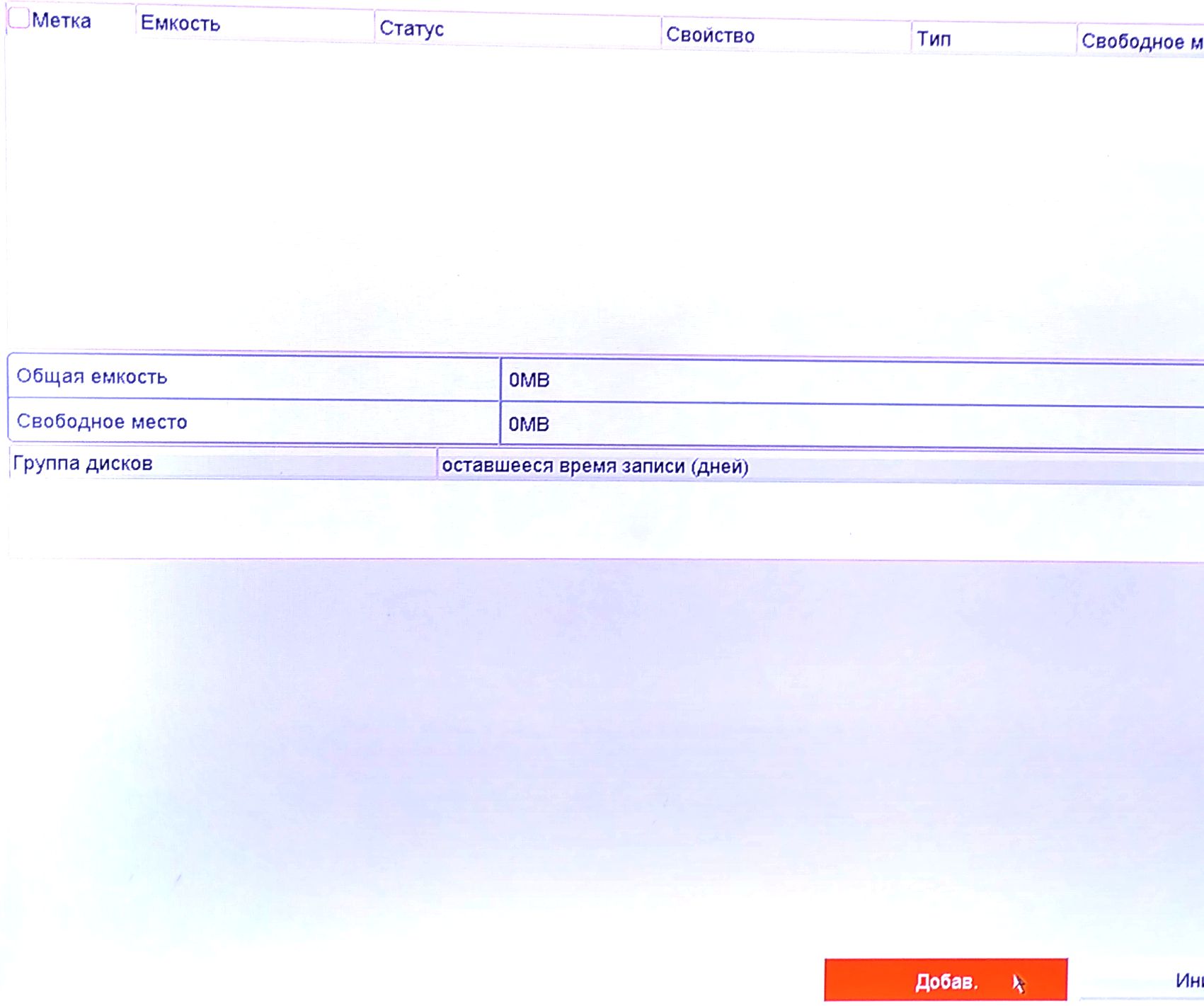

  3. В окне «Управление дисками» необходимо будет нажать кнопку «Добавить».

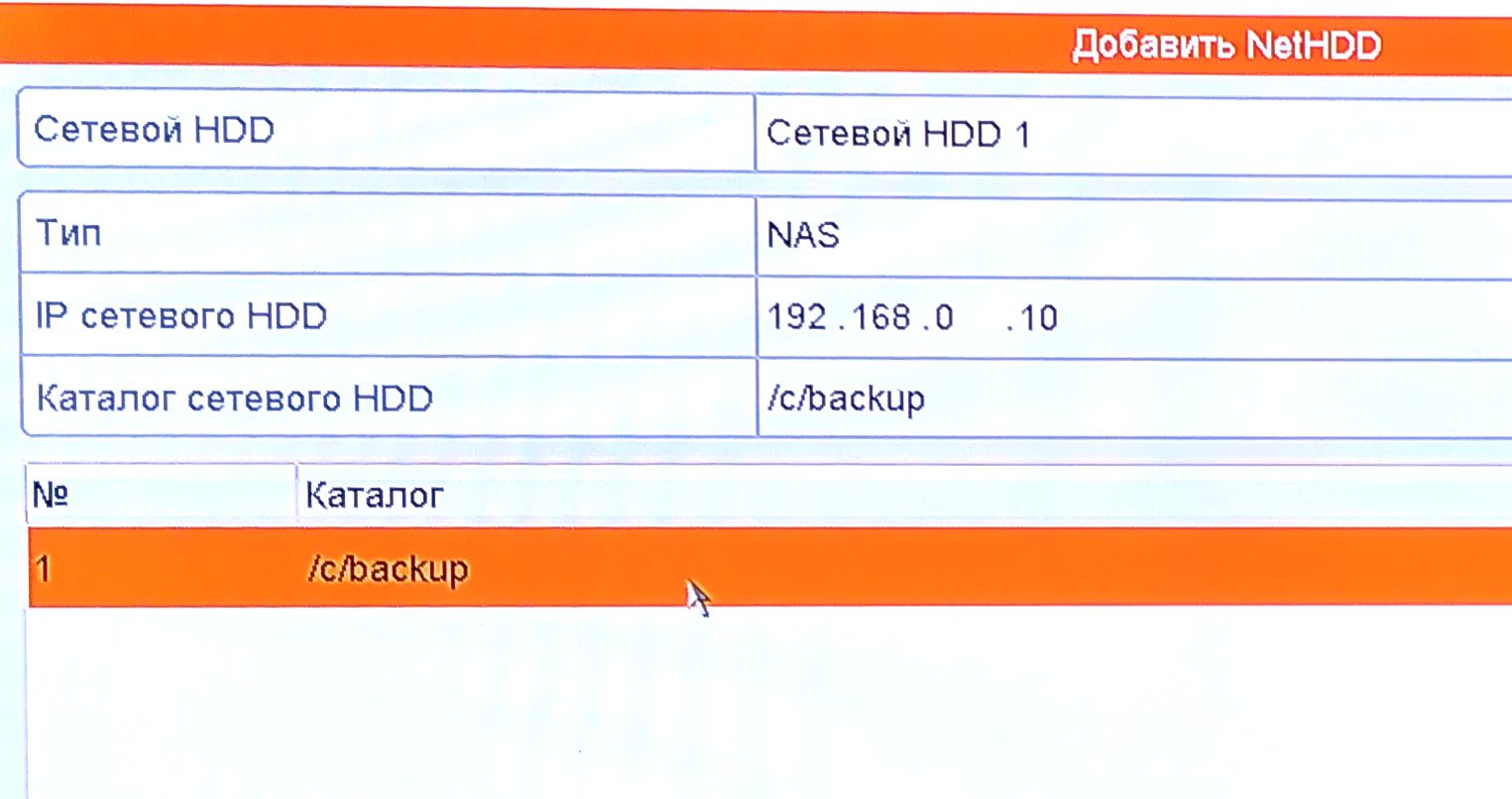

  4. Откроется окно добавления сетевого диска, где выбираем тип подключения – NAS, его IP-адрес и директорию на хранилище, куда будут записываться файлы. Для протокола NFS необходимо указать тип NAS, для протокола iSCSI - IP SAN. Директорию записи файлов можно выбрать из списка, нажав кнопку «Поиск». Максимально можно подключить 8 NAS хранилищ.

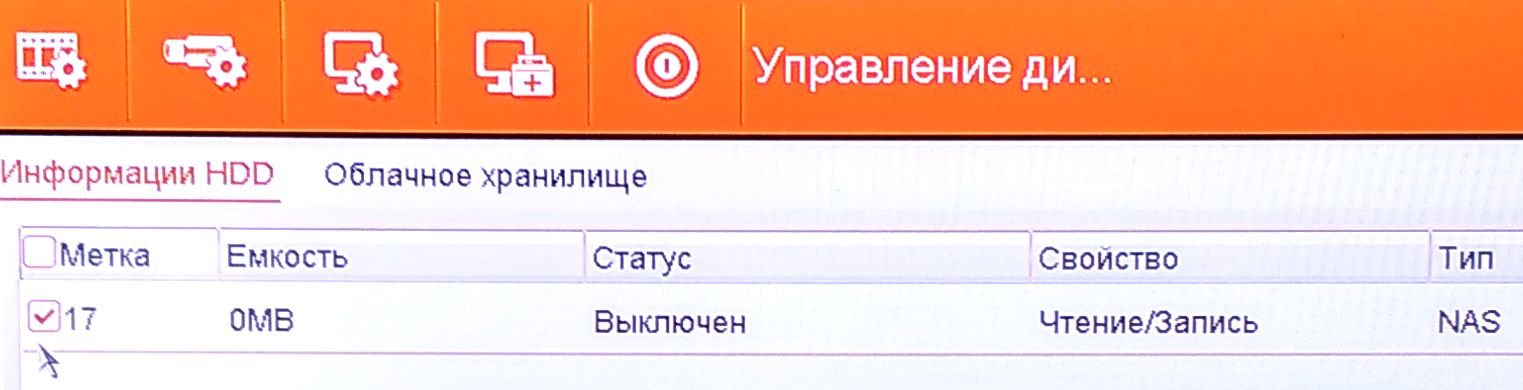

  5. В списке подключенных дисков появится указанный сетевой диск. Статус «Выключен» указывает на то, что сейчас диск не активен, ёмкость и свободное место значатся нулевыми. Данный диск необходимо отформатировать. Для этого поставьте галочку на необходимом диске в квадрате слева и нажмите «Инициализация» внизу страницы.

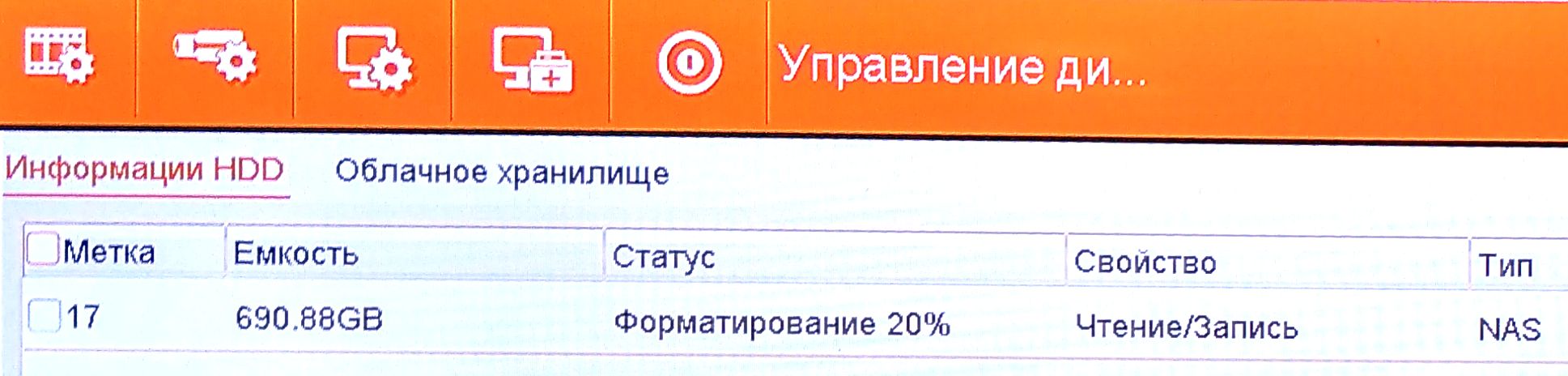

  6. Если диск определился, в графе «Ёмкость» появится актуальная ёмкость диска и он начнёт форматироваться. В статусе будет указано «Форматирование».

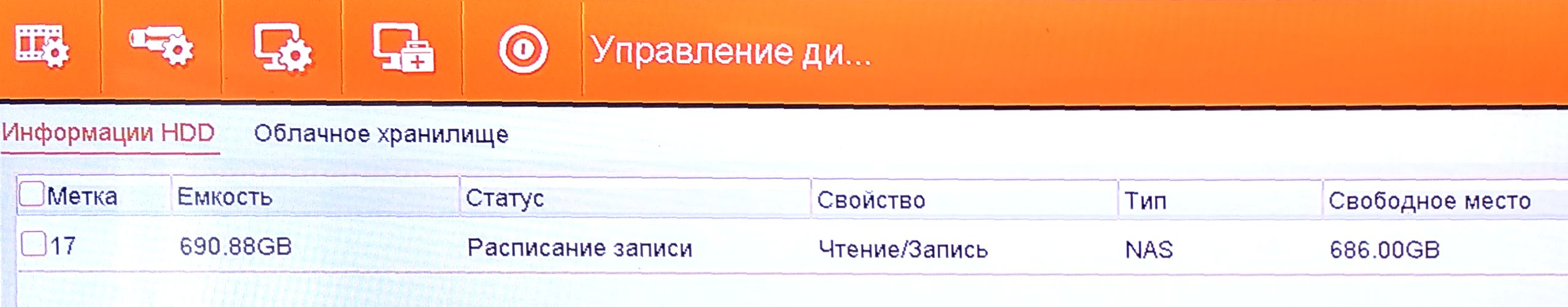

  7. После успешного форматирования будет установлен статус «Расписание записи» и появится актуальная информация о оставшемся свободном месте на диске в разделе «Свободное место». Диск готов к работе как накопитель для прямой записи.

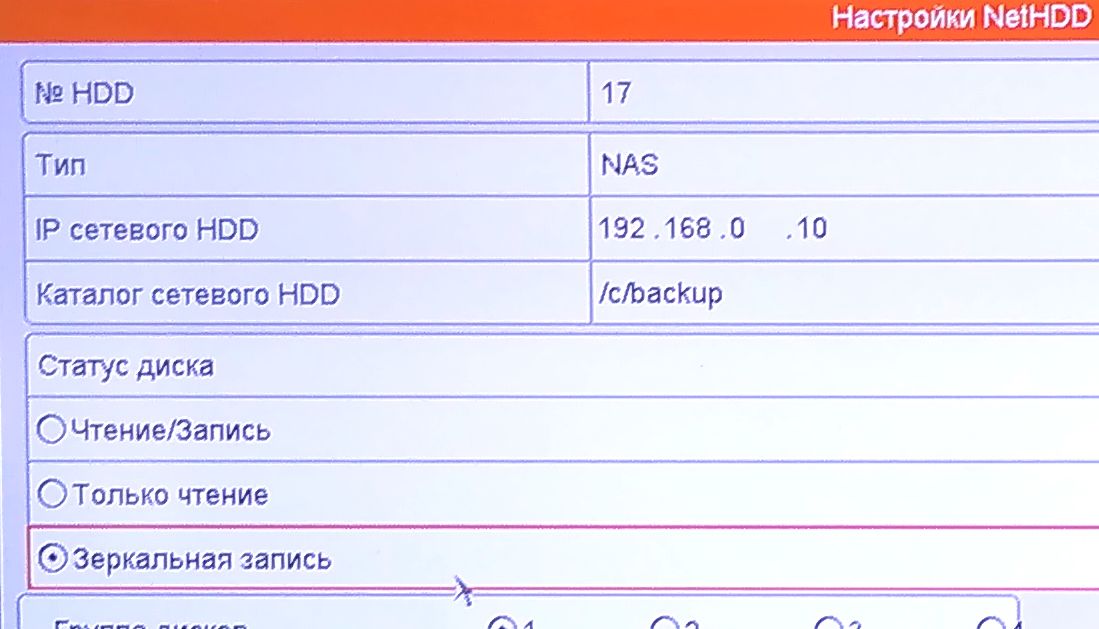

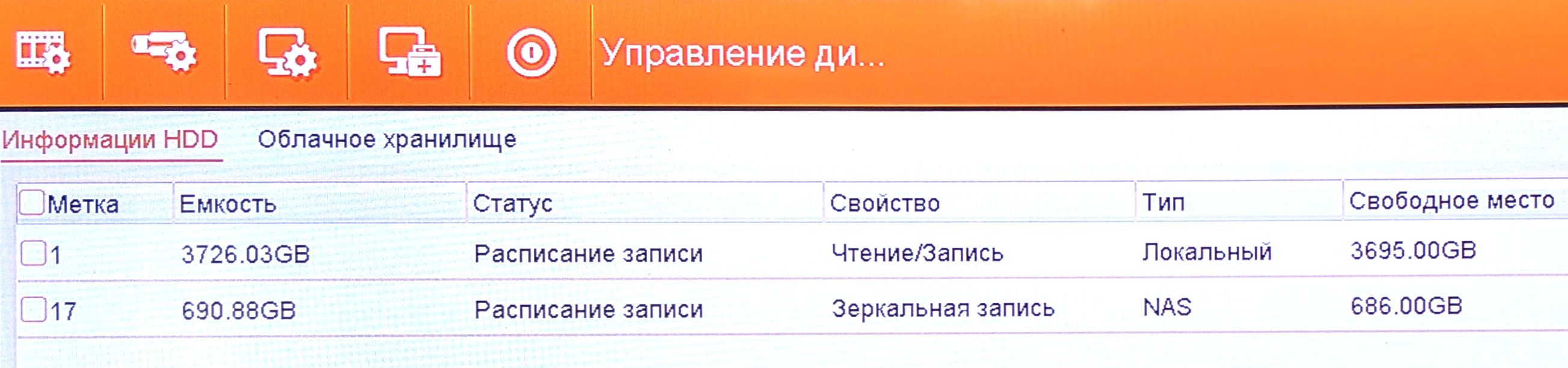

Как и было написано выше почти все регистраторы линейки Novicam Pro могут записывать одни и те же файлы сразу на несколько дисков, то есть работать в режиме зеркалирования. Для этого один диск, установленный непосредственно в самом регистраторе, оставляем работать в режиме «Чтение/Запись», а сетевой диск устанавливаем в режим «Зеркальная запись».

Список регистраторов, поддерживающих сетевые NAS хранилища или протокол NFS:

Часть 2. NAS хранилище или IP регистратор? (NAS+IPС vs. NAS+NVR/DVR/HVR)

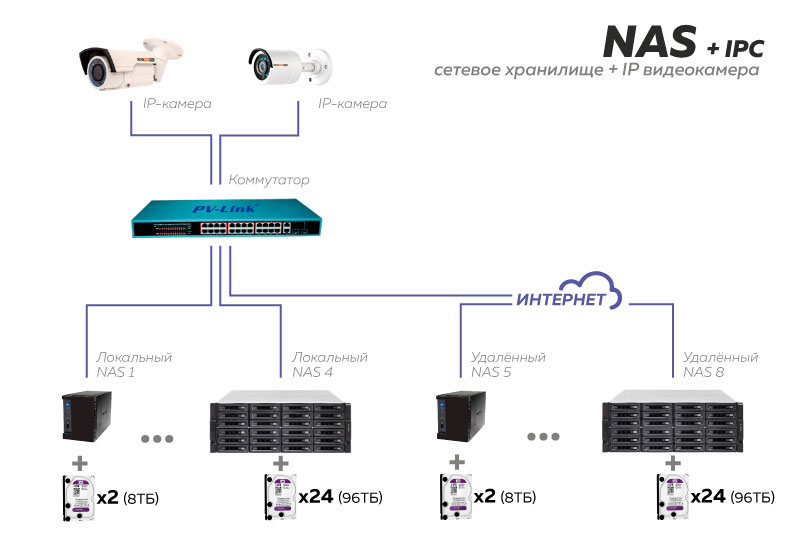

В линейке профессионального оборудования для систем видеонаблюдения Novicam Pro не только регистраторы имеют поддержку работы с сетевыми NAS хранилищами, но и IP-камеры. Исходя из этого, возникает вопрос о целесообразности покупки специализированного видеорегистратора, когда можно использовать универсальный NAS. Но не всё так просто как кажется. Даже самое простое сетевое хранилище на 1 HDD стоит дороже 4-х канального регистратора, у которого будет ещё ряд дополнительных преимуществ. Поэтому в качестве основного средства хранения видеоархива использовать NAS не совсем гуманно.

Данная функция у IP-камер актуальна и востребована в случае, если хранилище уже имеется и, используется для хранения, например, медиа-контента в домашних условиях. И тут возникает мысль поставить пару IP камер. В этом случае, действительно, совсем не обязательно приобретать видеорегистратор и можно обойтись уже имеющимся устройством.

Для примера рассмотрим настройку купольной IP видеокамеры Novicam Pro NC22VP для работы с сетевым хранилищем.

  1. Для начала необходимо зайти в «Настройки» видеокамеры. В конкретном случае это делается через web-интерфейс.

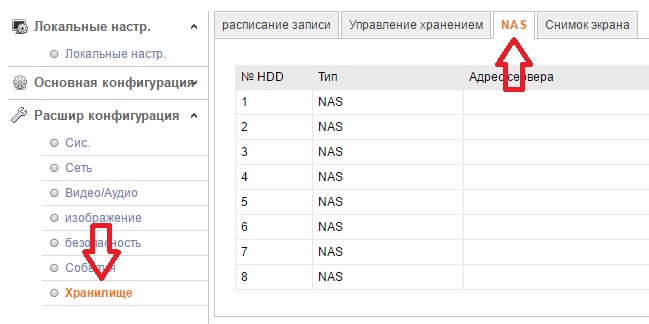

  2. Далее выбирается пункт меню «Хранилище» и вкладка «NAS».

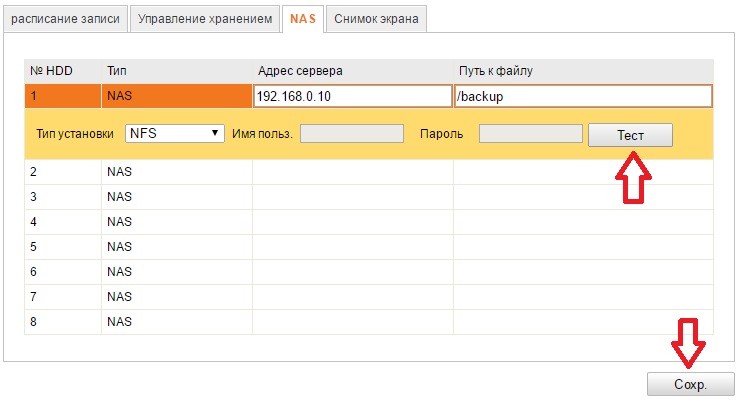

  3. Выбираем HDD 1, заполняем адрес сервера, указываем директорию и тип протокола – NFS. Далее жмём кнопку «Тест». Если всё сделано правильно, то всплывёт сообщение «Test successed». После этого нажимаем кнопку «Сохранить». Директории для каждой камеры должны быть разными.

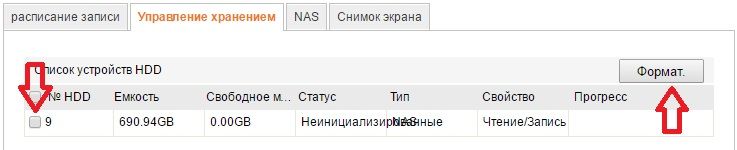

  4. Далее переходим во вкладку «Управление хранением», ставим галочку напротив интересующего HDD и нажимаем кнопку «Формат».

  5. Форматирование диска может занять длительное время.

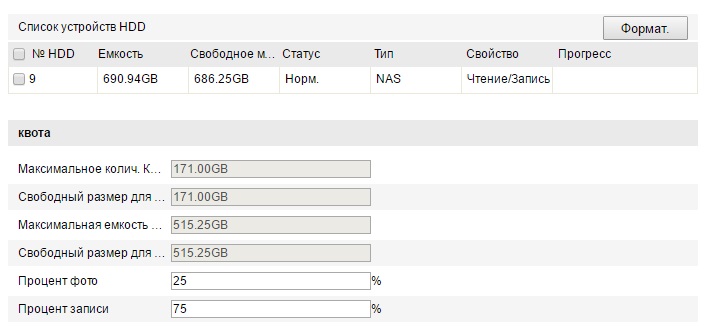

  6. По завершению форматирования диска отобразится его статус и количество свободного дискового пространства. Диск готов к записи.

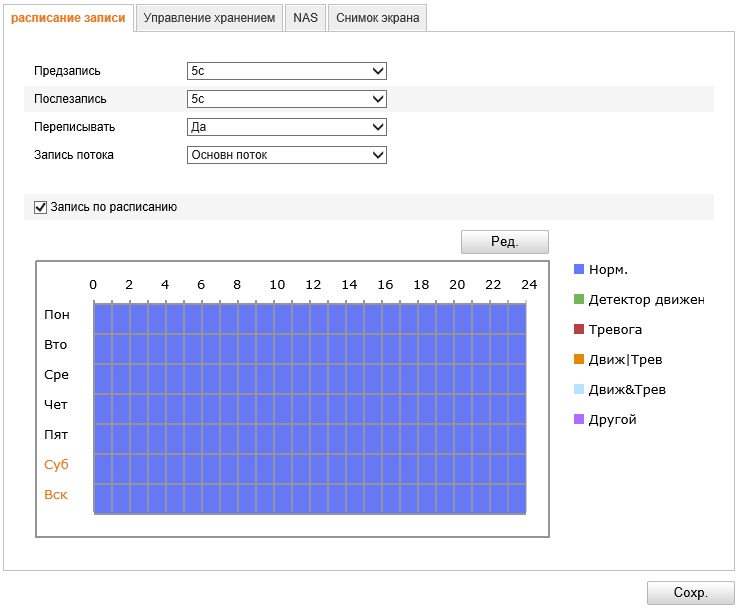

  7. Для настройки расписания записи переходим во вкладку «Расписание записи», в которой необходимо поставить галочку напротив «Запись по расписанию» и настроить интервалы записи (см. скриншоты ниже).

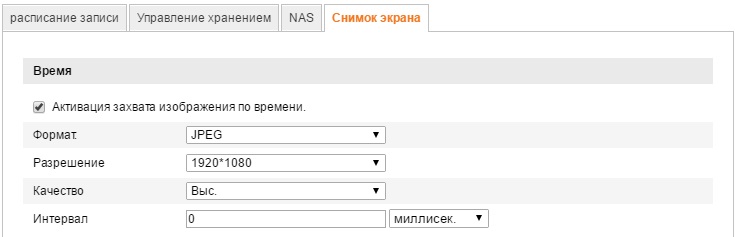

  8. . Если необходимо, то можно настроить запись скриншотов в соответствующей вкладке.

  9. По истечению некоторого времени записи с камеры можно просмотреть через web-интерфейс, выбрав пункт «Архив», либо через проводник, настроив подключение к сетевому диску на ПК.

Заключение

Исходя из всего вышеописанного, можно сделать выводы, что сетевые NAS хранилища довольно просто решают ряд задач, связанных с хранением записей, при работе с видеорегистраторами. С помощью NAS можно расширить ёмкость видеоархива регистратора, а также повысить его надёжность путём резервирования данных.

Система NAS + IP камера имеет место быть только тогда, когда хранилище уже есть и используется не только для хранения записей с камер, но и для хранения другой информации. То есть, если выбирать между покупкой специализированного регистратора и NAS только под систему видеонаблюдения, то сетевые хранилища проигрывают регистраторам как по цене, так и по функционалу.
