PV-207 - одноканальный пассивный приемопередатчик видеосигнала HD
Версия: 246
- Описание
- Характеристики
- Файлы поддержки
- Видео
- Вопросы и ответы (0)
Основные особенности
- Передача видео в режиме реального времени
- Подавление интерференции и встроенные системы грозозащиты
- Полностью залитый внутри корпус - всепогодное исполнение
- BNC коннектор и удобные зажимные контакты для легкого подключения
- Высокий коэффициент использования кабеля - 4 видеопотока в стандартном 4х парном UTP 5e
- Уменьшение затрат на систему коммутации
- Компактные габариты
Полное описание

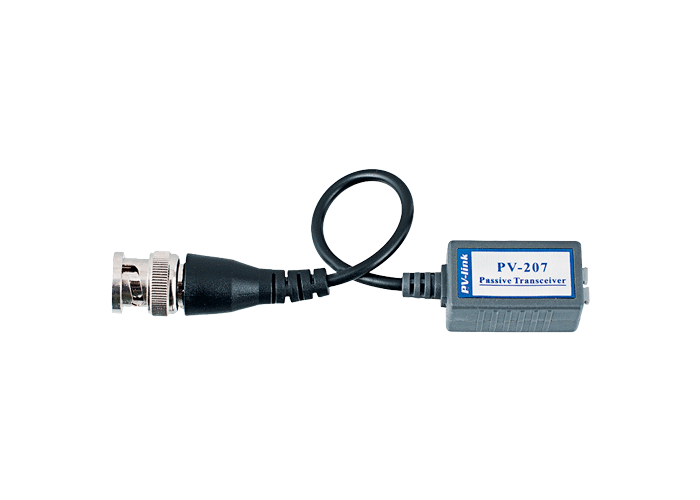

PV-Link PV-207 представляет собой двухконтактный разъем, предназначенный для согласованного соединения проложенного от видеорегистратора UTP кабеля с BNC коннектором видеокамеры, с целью усиления и передачи видеосигнала.
Со стороны кабеля разъем имеет зажимные контакты, а со стороны видеокамеры BNC разъем - Male (папа). Материалы разъема: пластик, нержавеющая сталь.
Этот способ соединения, как и всепогодное исполнение, будет особенно актуален в труднодоступных местах, обеспечит надёжное крепление и сэкономит Вам время.
Со стороны кабеля разъем имеет зажимные контакты, а со стороны видеокамеры BNC разъем - Male (папа). Материалы разъема: пластик, нержавеющая сталь.
Этот способ соединения, как и всепогодное исполнение, будет особенно актуален в труднодоступных местах, обеспечит надёжное крепление и сэкономит Вам время.
Технические параметры |
||
| Частота | 7 МГц | |
| Количество каналов | 1 | |
| Дальность передачи цветного видео | до 400 м | |
| Дальность передачи ч/б видео | до 600 м | |
| Коэффициент ослабления синфазного сигнала (CMRR) | 60 дБ | |
| Категория кабеля | Рекомендуется подключать: UTP CAT5, 24-16 AWG | |
| Волновое сопротивление | Коаксильный кабель BNC: 75 Ом Витая пара UTP: 100 Ом |
|
| Сопротивление | 9 Ом | |
| Температурный режим | -50°С ~ +50°С | |
| Затухание | 0.3 дБ | |
| Коннекторы | BNC разъем "папа" Зажимные контакты |
|
| Категория оборудования | Приемопередатчики по UTP | |
| Тип оборудования | Пассивный приёмо-передатчик | |
Физические параметры |
||
| Размеры | 180х16х16 мм (ДхШхВ) | |
| Питание | - | |
| Комплектация | 1. Пассивный приёмо-передатчик - 2 шт. | |
Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и не является публичной офертой.
Документация
| Инструкции | Паспорт модели | Скачать |
